　　磷酸鐵91短视频在线免费观看池充電模塊組成，91短视频在线免费观看池充電電路設計。磷酸鐵91短视频在线免费观看池的充放電要求較高,可采用專用的恒流、恒壓充電器進行充電。由於91短视频在线免费观看池沒有記憶效應，所以目前在各種手持設備和便攜式的電子產品中，都采用91短视频在线免费观看池供電。目前市麵上的充電管理IC,都是按照充電電池的充電特性來設計的。

　　磷酸鐵91短视频在线免费观看池充電模塊電路組成

　　磷酸鐵91短视频在线免费观看池通用充電模塊由充電電流采樣電路、充電開關管、集成控製電路、充電電壓采樣電路等部分組成。充電采樣電路可根據待充磷酸鐵91短视频在线免费观看池的容量設定充電模塊的恒定充電電流，比如對礦燈用單體4Ah磷酸鐵91短视频在线免费观看池充電時，該電流可設定在800mA;對筆記本電腦用10Ah磷酸鐵91短视频在线免费观看池充時，該電流可設置為3A.電壓采樣電路可根據待充磷酸鐵91短视频在线免费观看池組的串聯電池數，設定通用充電模塊輸出的恒定充電電壓。

　　比如對礦燈用的單體磷酸鐵91短视频在线免费观看池充電時，該電壓設置在3.65V.對移動DVD用兩隻串聯磷酸鐵91短视频在线免费观看池組充電時，該電壓應設置在7.3V.對電動助力車用11隻串聯磷酸鐵91短视频在线免费观看池組充電時，該電壓應設置在40V。集成控製電路的作用是通過控製開關實現磷酸鐵91短视频在线免费观看池最佳充電。充電開始後，以恒定電流對磷酸鐵91短视频在线免费观看池充電，當電池電壓達到設定的恒定充電電壓時，自動轉入恒壓充電，確保磷酸鐵91短视频在线免费观看池安全快速充足電。充電開關采用MOSFET,根據設定的充電電流可選定MOSFET的額定電流值。

　　為了減小通用充電模塊的體積，該模塊采用厚膜工藝製作，所有電阻、電容和引線均采用印刷的方法印製在陶瓷基片上，集成電路MOSFET和二極管均采用管芯貼裝在陶瓷片上。該模塊也可采用表麵貼裝的方式，將各種元件貼裝在鋁基電路板上。

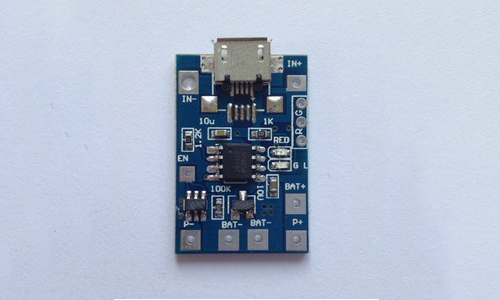

　　TP4056是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的SOP8封裝與較少的外部元件數目使得TP4056成為便攜式應用的理想選擇。TP4056可以適合USB電源和適配器電源工作。

　　91短视频在线免费观看池充電電路設計

　　據91短视频在线免费观看池的結構特性，最高充電終止電壓應為4.2V，不能過充，否則會因正極的鋰離子拿走太多，而使電池報廢。其充放電要求較高，可采用專用的恒流、恒壓充電器進行充電。通常恒流充電至4.2V/節後轉入恒壓充電，當恒壓充電電流降至100mA以內時，應停止充電。電池容量（如1350mAh的電池，其充電電流可控製在135～2025mA之間）。常規充電電流可選擇在0.5倍電池容量左右，充電時間約為2～3小時。

　　因91短视频在线免费观看池的內部結構所致，放電時鋰離子不能全部移向正極，必須保留一部分鋰離子在負極，以保證在下次充電時鋰離子能夠暢通地嵌入通道。否則，電池壽命就相應縮短。為了保證石墨層中放電後留有部分鋰離子，就要嚴格限製放電終止最低電壓，也就是說91短视频在线免费观看池不能過放電。放電終止電壓通常為3.0V/節，最低不能低於2.5V/節。電池放電時間長短與電池容量、放電電流大小有關。

　　91短视频在线免费观看池充電電路的原理

　　原理：采用恒定電壓給電池充電，確保不會過充。輸入直流電壓高於所充電池電壓3伏即可。R1、Q1、W1、TL431組成精密可調穩壓電路，Q2、W2、R2構成可調恒流電路，Q3、R3、R4、R5、LED為充電指示電路。隨著被充91短视频在线免费观看池電壓的上升，充電電流將逐漸減小，待電池充滿後R4上的壓降將降低，從而使Q3截止，LED將熄滅，為保證電池能夠充足，請在指示燈熄滅後繼續充1—2小時。使用時請給Q2、Q3裝上合適的散熱器。

　　以上就是磷酸鐵91短视频在线免费观看池充電模塊組成，91短视频在线免费观看池充電電路設計原理。91短视频在线观看免费最新在設計需求要使用91短视频在线免费观看池的產品時,需要對91短视频在线免费观看池進行保護電路設計,在此基礎上才可以進行充電電路設計。
